नियंत्रण केबलों के विशिष्ट उपयोग

नियंत्रण केबलों के विशिष्ट उपयोग

नियंत्रण केबल एक प्रकार के केबल होते हैं जिनका उपयोग मुख्य रूप से सर्किट में विभिन्न उपकरणों में हेरफेर, विनियमन और निगरानी के लिए विद्युत संकेतों या नियंत्रण संकेतों को प्रसारित करने के लिए किया जाता है। बिजली केबलों (जैसे YJV केबल) के विपरीत, जो सीधे उच्च-शक्ति विद्युत ऊर्जा संचारित करते हैं, यह स्वचालन प्रणाली के "तंत्रिका नेटवर्क" के रूप में कार्य करता है, जो नियंत्रण निर्देशों के सटीक संचरण और सिस्टम की स्थिति पर विश्वसनीय प्रतिक्रिया सुनिश्चित करता है।

नियंत्रण केबलों के विशिष्ट उपयोग

इसके उपयोगों को निम्नलिखित मुख्य पहलुओं में संक्षेपित किया जा सकता है:

I. कार्य: सिग्नल ट्रांसमिशन और उपकरण नियंत्रण

1. नियंत्रण निर्देश संचारित करें

यह नियंत्रण केबलों का बुनियादी और महत्वपूर्ण कार्य है। यह नियंत्रण केंद्र (जैसे पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर, डीसीएस वितरित नियंत्रण प्रणाली, कंप्यूटर नियंत्रण कंसोल, ऑपरेशन बटन बॉक्स) को ऑन-साइट एक्चुएटिंग डिवाइस (जैसे मोटर स्टार्टर, कॉन्टैक्टर, रिले, सोलनॉइड वाल्व, इलेक्ट्रिक वाल्व, फ्रीक्वेंसी कन्वर्टर) से जोड़ता है।

जब केंद्रीय नियंत्रण कक्ष में "स्टार्ट" बटन दबाया जाता है, तो इस "स्टार्ट" का विद्युत संकेत नियंत्रण केबल के माध्यम से कार्यशाला में मोटर नियंत्रण कैबिनेट में प्रेषित होता है, जिससे मोटर संचालित होती है।

2. फीडबैक सिग्नल और स्थिति की निगरानी

नियंत्रण केबल ऑन-साइट उपकरण के स्थिति संकेतों को नियंत्रण केंद्र पर लौटाने, बंद-लूप नियंत्रण प्राप्त करने और सिस्टम की वास्तविक समय की निगरानी के लिए भी जिम्मेदार हैं।

उदाहरण: वाल्व से जुड़ा सीमा स्विच नियंत्रण केबल के माध्यम से पीएलसी को "वाल्व पूरी तरह से खुला है" या "वाल्व पूरी तरह से बंद है" संकेत भेजेगा। सेंसर (जैसे तापमान सेंसर, दबाव सेंसर और प्रवाह मीटर) नियंत्रण केबलों के माध्यम से निगरानी प्रणाली में वास्तविक समय के डेटा का पता लगाते हैं।

द्वितीय. मुख्य अनुप्रयोग परिदृश्य

नियंत्रण केबलों का व्यापक रूप से विभिन्न औद्योगिक क्षेत्रों और बड़ी इमारतों में उपयोग किया जाता है जिन्हें स्वचालित नियंत्रण और सिग्नल संग्रह की आवश्यकता होती है

1. औद्योगिक स्वचालन और प्रक्रिया नियंत्रण

विनिर्माण उद्योग: ऑटोमोटिव उत्पादन लाइनें, मशीन टूल्स, रोबोट, असेंबली लाइनें, आदि।

प्रक्रिया उद्योग: पेट्रोकेमिकल, फार्मास्युटिकल, जल उपचार, धातुकर्म और अन्य उद्योगों में पंप, पंखे, वाल्व और अन्य उपकरणों का नियंत्रण।

विद्युत प्रणाली: नियंत्रण स्विच, सिग्नल अधिग्रहण, रिले सुरक्षा आदि के लिए बिजली संयंत्रों और सबस्टेशनों में उपयोग किया जाता है।

2. बिल्डिंग ऑटोमेशन (बीए

इसका उपयोग केंद्रीय निगरानी प्रणाली को इमारत के भीतर विभिन्न उपकरणों से जोड़ने के लिए किया जाता है, जैसे अग्नि सुरक्षा प्रणाली (धुआं डिटेक्टर, अलार्म), सुरक्षा प्रणाली (पहुंच नियंत्रण, कैमरे), एचवीएसी सिस्टम (एयर कंडीशनर, पंखे, तापमान और आर्द्रता सेंसर), आदि।

3. परिवहन

रेल पारगमन: सबवे और हाई-स्पीड रेलवे के लिए सिग्नल सिस्टम, दरवाजा नियंत्रण, यात्री सूचना प्रणाली आदि।

हवाई अड्डा: सामान छँटाई प्रणाली, बोर्डिंग ब्रिज नियंत्रण, आदि।

नियंत्रण केबलों के विशिष्ट उपयोग

तृतीय. सामान्य उपकरण नियंत्रण केबलों से मेल खाते हैं

इसके उपयोग को अधिक स्पष्ट रूप से समझने के लिए, निम्नलिखित कुछ उपकरण हैं जो अक्सर नियंत्रण केबल के माध्यम से जुड़े होते हैं:

इनपुट नियंत्रण टर्मिनल (सिग्नल उत्सर्जन टर्मिनल): पीएलसी, डीसीएस, औद्योगिक नियंत्रण कंप्यूटर, नियंत्रण बटन, स्विच, मानव-मशीन इंटरफ़ेस (एचएमआई)।

आउटपुट निष्पादन अंत (सिग्नल प्राप्त करने वाला अंत): संपर्ककर्ता, रिले, मोटर स्टार्टर, सोलनॉइड वाल्व, संकेतक लाइट, अलार्म।

सिग्नल फीडबैक टर्मिनल: विभिन्न सेंसर (तापमान, दबाव, स्थिति, फोटोइलेक्ट्रिक सेंसर), सीमा स्विच, एनकोडर।

चतुर्थ. नियंत्रण केबलों की मुख्य विशेषताएं (पावर केबल्स से अंतर)

उपरोक्त भूमिकाओं के लिए सक्षम होने के लिए, नियंत्रण केबलों में आमतौर पर निम्नलिखित विशेषताएं होती हैं:

1. मल्टी-कोर संरचना: आमतौर पर कई कोर तारों (जैसे 4-कोर, 7-कोर, 10-कोर, 19-कोर या इससे भी अधिक) बनाने के लिए बड़ी संख्या में महीन तांबे के तारों से बनी होती है, ताकि एक ही केबल के भीतर कई अलग-अलग नियंत्रण संकेतों और फीडबैक संकेतों को एक साथ प्रसारित किया जा सके।

2. छोटा क्रॉस-सेक्शनल क्षेत्र: चूंकि प्रेषित वर्तमान सिग्नल बिजली की आपूर्ति के बजाय छोटा है (आमतौर पर मिलीमीटर से कई एम्पीयर तक), कंडक्टर का क्रॉस-सेक्शनल क्षेत्र आम तौर पर छोटा होता है (आमतौर पर जैसे 0.75 मिमी², 1.0 मिमी², 1.5 मिमी²)।

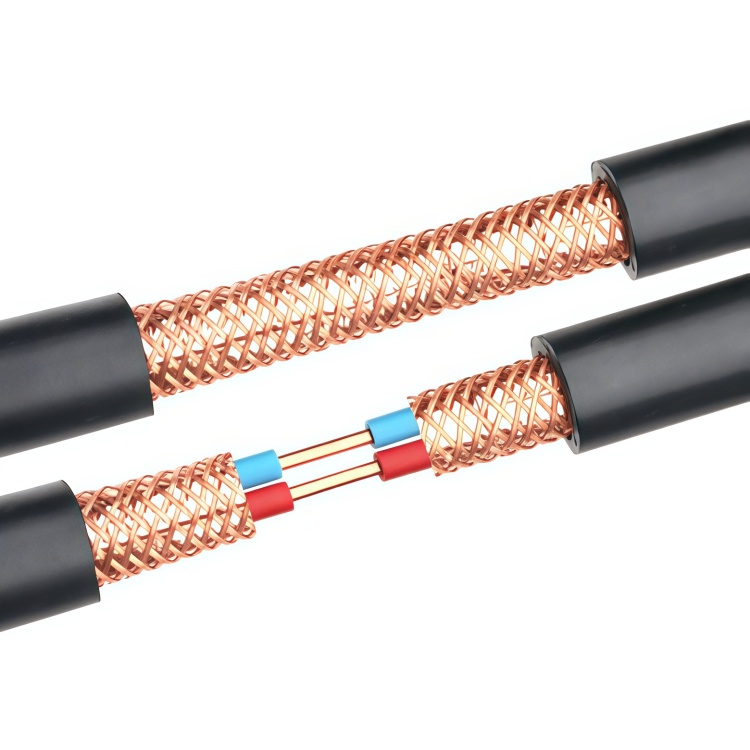

3. परिरक्षण परत: यह एक प्रमुख विशेषता है। कई नियंत्रण केबल तांबे के तार ब्रेडेड या एल्यूमीनियम-प्लास्टिक मिश्रित फ़ॉइल परिरक्षण परतों से सुसज्जित हैं, जो बाहरी विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) का प्रभावी ढंग से विरोध कर सकते हैं, जटिल औद्योगिक विद्युत चुम्बकीय वातावरण में कमजोर वर्तमान सिग्नल ट्रांसमिशन की स्थिरता और सटीकता सुनिश्चित करते हैं और गलत संचालन को रोकते हैं।

4. रेटेड वोल्टेज: रेटेड वोल्टेज आमतौर पर अपेक्षाकृत कम होता है, आमतौर पर 450/750V या 300/500V स्तर पर।

5. लचीलापन: कई स्थितियों में बार-बार हिलने-डुलने या झुकने की जरूरत पड़ती है। इसलिए, रोबोट, ड्रैग चेन सिस्टम आदि के लिए उपयुक्त समर्पित उच्च-लचीलापन नियंत्रण केबल हैं।

नियंत्रण केबलों के विशिष्ट उपयोग

संक्षेप में, नियंत्रण केबल एक स्वचालन प्रणाली का "तंत्रिका तंत्र" हैं। उनका मुख्य कार्य नियंत्रण इकाई और निष्पादन इकाई के साथ-साथ सेंसर के बीच कम-वोल्टेज और छोटे-वर्तमान नियंत्रण संकेतों और स्थिति प्रतिक्रिया संकेतों को विश्वसनीय रूप से प्रसारित करना है, जिससे उपकरण के संचालन और सिस्टम के स्वचालित संचालन को प्राप्त किया जा सके। अच्छी तरह से संरक्षित नियंत्रण केबलों का सही चयन और उपयोग संपूर्ण नियंत्रण प्रणाली की स्थिरता, विश्वसनीयता और हस्तक्षेप-विरोधी सुनिश्चित करने की कुंजी है।
